气流分布的定义气流分布是指采用适当的方式将空气送入和排出房间使室内形成舒适的气流循环。送风的功能有多种，如制冷、供暖、加湿或除湿，或者满足通风要求。需要注意的是送风不能使室内人员舒适区引起强烈的躁风感，但同时又能使送风气流循环到整个室内。最佳的热舒适性空调的最终目标是达到最佳的热舒适性，无吹风感和适宜的温度。这种热舒适性应该满足NEN-ISO 7730标准。满足这些舒适性要求的区域称为舒适区。空气循环舒适区舒适区是指在室内离外墙1米、离内墙0.5米、离地面高2米的空间区域（德国DIN 1946 第2部分）诱导风口具有送风和卷吸周围空气的作用。卷吸气流的过程称之为诱导。因为诱导作用，会引起送风流速下降，室内空气流速加快。射流气流总量与送风量之比称之为诱导比。送风口的射流速度会直接影响室内的气流速度。射流形状室内的气流总量与室内送风有效空间有直接的关系，不同型式的空间需要设计不同的射流形状： ·平面型射流：条缝型风口、方形散流器以及侧送格栅风口（长条型）； ·轴向型射流：球形喷口和侧送格栅风口（短条型）； ·辐射型射流：圆形散流风口和孔板散流风口； ·旋流型射流：旋流风口。影响参数在气流的输送过程中，必须考虑到多方面的参数变化： ·温度相比室内空气温度，送风气流的温度变化较大，受重力影响会形成不同的气流密度。因此，会出现冷气流下沉，而热气流上浮现象。 ·墙壁和吊顶当气流遇到墙壁或吊顶时，气流沿着墙壁或吊顶扩散，这种现象称之为科恩达效应。由于靠近墙壁或吊顶一侧的气流压力比空气侧压力低而产生的，射流会在压力的作用下紧贴着墙壁或吊顶扩散移动。科恩达效应的应用对于良好的室内气流分布起到非常重要的作用，第二股气流就像是形成了墙壁和吊顶，因此各股气流互相卷吸一起流动。 ·障碍物障碍物，比如建筑的横梁，若其靠近风口就会干扰气流分布。此种状况下科恩达效应就会被消弱，导致射流提前落入人员区，造成强烈吹风感，让人感觉不舒适。
气流分布的四个准则1. 扩散混合型的气流分布系统1）特征： ·诱导比可达18； ·起始射流速度约为3m/s； ·相比于其它系统，热源对气流的影响较小； ·可采用条缝型、侧壁型、百叶型、孔板型以及旋流型的散流器送冷风。2）应用： ·从吊顶或侧墙送风，例如办公室、学校、自助餐厅、影剧院、电影院、医院等； ·地板送风，例如影剧院。2. 高诱导型的气流分布系统1）特征 ·诱导比可达25； ·射流起始速度>4m/s； ·有针对性的向固定目标或区域送风； ·制冷时送风温度可低于室内温度10℃，制热时送风温度可高于室内温度15℃； ·此系统最适合采用的风口是喷口。2）应用 · 从侧墙或风管送风，适用于高大空间，例如会议中心、体育馆、展览中心和多功能大空间。3. 低诱导型的气流分布系统（也称置换送风）1）特征 ·诱导比3至5； ·射流起始速度接近1m/s； ·热源对本区域的气流扩散有很大的影响； ·要求送风温度低于房间温度3℃左右； ·有多种型式的孔板型置换送风口。2）应用 ·从侧面送风，例如影剧院、画室、厨房等（不适宜从吊顶送风）； ·从侧面送风，工业生产区域，以及会议中心和办公区域； ·地板送风，例如计算机房。4. 无诱导型的气流分布系统无诱导型系统即纯粹置换送风系统。这种情况看起来就像房间是整个管道系统的一部分似的。1）特征 ·射流起始速度要与房间气流速度一致，即0.05至0.4m/s； ·温度会随着射流方向升高或降低； ·热源对本区域的气流有很大的影响； ·送风位置主要取决于排风气流的方向。2）应用 ·吊顶送风、侧送风、地板送风，例如洁净室、影剧院、画室、射击场等。特殊风口
- 孔板型风口• 型号：PBS/PBM• 表面网孔形式• 流量从100到1000m3/h• 特殊均流和导流装置• 静压箱可内置消音层• 适用于VAV系统
- 旋流风口• 型号：VFT• 旋流出风• 流量从180到700m3/h• 高诱导比• 静压箱可内置消音层• 可用于VAV系统
- 旋流风口• 型号：VFK• 旋流出风• 流量从50到200m3/h• 高诱导比• 静压箱可内置消音层• 可用于冷吊顶系统送风
- 线型条形风口• 型号：CSV• 流量从30到700m3/h/m• 出风槽1~8槽可选，三个出风方向• 风口表面很细窄，配合吊顶装修• 静压箱内可内置消音层• 可用于冷吊顶系统送风• 可用于VAV系统

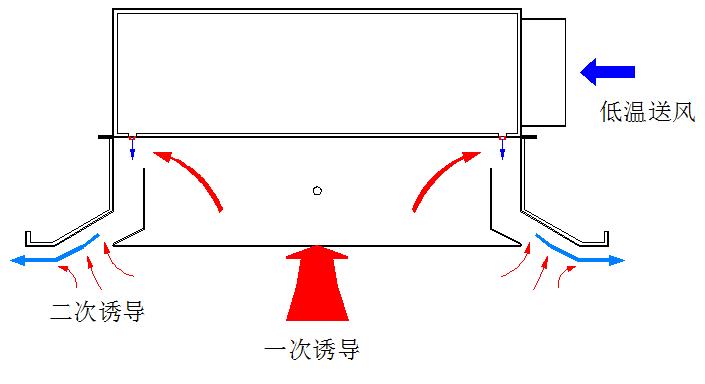

- 诱导型低温风口• 型号：AIRFIT-LTD…• 原理：利用诱导原理，低温的一次风诱导室内回风混合后，提高送风温度，再从风口送出• 特点：诱导比大、防结露、噪音低、外形美观• 独特的防结露结构，两次诱导设计• 送风气流贴附吊顶运行及换热，保证室内良好的气流组织• 吊顶安装
